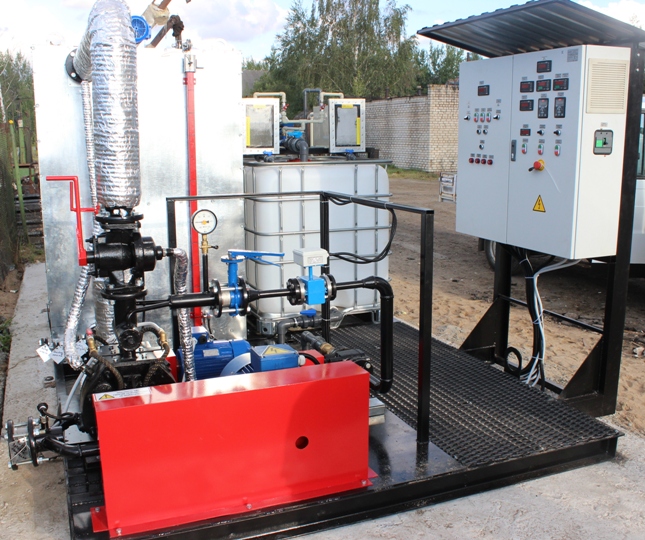

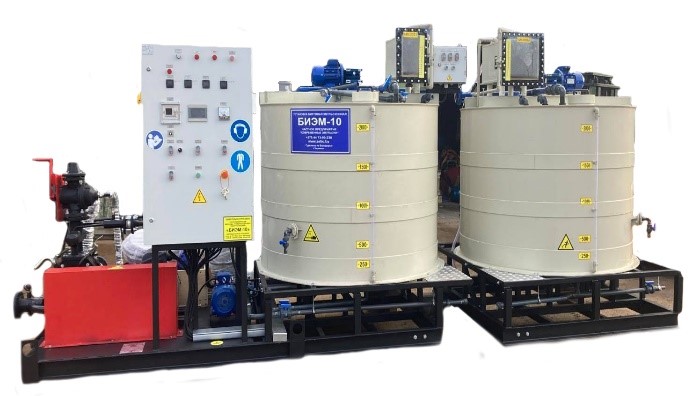

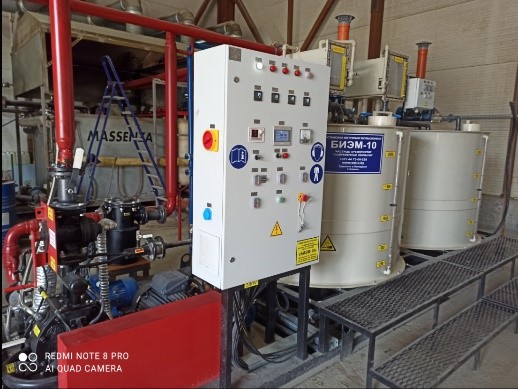

Установка для производства битумной эмульсии «БИЭМ-10», 8-10 т/ч на раме
Битумно-эмульсионную установку «БИЭМ-10», 8-10 т/ч. На единой раме. Непрерывного действия. Комбинированной системой дозирования компонентов. Полуавтоматической системой управления. Позволяет производить битумную эмульсию различных составов с концентрацией битума до 73% для устройства поверхностной обработки, защитных слоев износа, подгрунтовки, обеспылевания, устройства слоев износа типа «Сларри Сил» приготовления «черного» щебня и пористых щебеночных смесей, приготовления плотных эмульсионно-минеральных смесей, устройства дорожных одежд способом пропитки. На установке «БИЭМ-10» выпускаются битумные и битумно-полимерные эмульсии прямого типа, в соответствии с ГОСТ Р 58952.1-2020, ГОСТ 1245-2011, применяемые в качестве вяжущего материала при строительстве и ремонте автомобильных дорог. Битумная эмульсия, выпущенная на установке «БИЭМ-10» — продукт длительного хранения, соответствует действующим стандартам РБ и РФ. Наличие этого фактора позволяет пользоваться выпущенной продукцией в течении долгого времени 10-15 дней и более.
Description
БАЗОВАЯ КОМПЛЕКТАЦИЯ «БИЭМ-10»
БЛОК ВОДНОЙ ФАЗЫ
Оснащен: 2 емкости из полипропилена. Объем-2000л. Емкость оборудована лопастной мешалкой из нержавеющей стали вертикального типа и дозирующими блоками: емкостью дозирования кислоты и емкостью дозирования эмульгатора. Блок оснащен насосами для дозирования воды, кислоты и эмульгатора, датчиками уровня, датчиками температуры, краном для отбора проб.
МОТОРНЫЙ БЛОК
Состоит из:
- Насос битума с масл. рубашкой обогрева, частотным преобразователем.
- Насос водной фазы;
- Гомогенизатор (Диспергатор Д-10). Оснащен электронной системой плавного пуска и масляной рубашкой обогрева;
- Электронный расходомер.
СИСТЕМА УПРАВЛЕНИЯ
Производство эмульсии осуществляется при помощи полуавтоматической системы управления.
Пульт управления оснащен:
-цифровые регуляторы-индикаторы температуры;
-регуляторы частоты вращения насосов;
-переключатели пуска/остановки (с подсветкой) всех исполнительных механизмов;
-цифровые индикаторы процессов;
-автоматическая промывка трубопроводов;
-системой звукового и светового оповещения.
В СТОИМОСТЬ ПОСТАВКИ ОБОРУДОВАНИЯ ВХОДИТ:
-Привязка оборудования на существующих мощностях Заказчика;
-Шеф-монтаж («шеф-монтаж»-выполнение работ по монтажу, с подключением и наладкой оборудования персоналом Заказчика в онлайн режиме);
-Пуско-наладочные работы, бучение персонала Заказчика (в онлайн режиме) с выдачей пробной партии продукции;
-Гарантийные обязательства.
-Соответствует требованиям ТР ТС 010\2011 «О безопасности машин и оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (Декларация о соответствии: Изготовлена в соответствии с ТУ BY 691130906.002-2014. Выпускаемая продукция соответствует действующим стандартам.
Ориентировочная стоимость 4 400 000,00 RUS
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование показателей | Значение |
| Тип | на раме |
| Производительность, т/ч | 5-12 |
| Установленная мощность кВт(общая) | до 45 |
| Мощность привода, кВт/об.мин | 22/3000 |
| Высота нагнетания эмульсии, м | 15 |
| Габаритные размеры: Д-Ш-В, мм | 5010*2 000*2500 |
| Масса, кг не более | 2 000 |
ХАРАКТЕРИСТИКА ЕМКОСТЕЙ ВОДНОЙ ФАЗЫ
| Наименование показателей | Значение |
| Емкость водной фазы, шт/л | 2 х 2000 |
| Рабочая температура, град.С | +30 — +50 |
| Рабочее давление | под наливом |
| Емкость дозирования кислоты, шт/л | 1 х 20 |
| Емкость дозирования эмульгатора, шт/л | 1 х 40 |
ХАРАКТЕРИСТИКИ НАСОСОВ
| Наименование | Производительность, м3 | Мощность, кВт |
| Насос битума | 6 | 4 |
| Насос кислоты | 0,5 | 0,25 |
| Насос аминов | 2,5 | 0,75 |
| Насос водной фазы | 6 | 4 |
| Насос воды | 8 | 0,75 |
| Привод мешалки (в/фаза) | — | 1,1 |
ХАРАКТЕРИСТИКИ ДИСПЕРГАТОРА Д-10
| Наименование и обозначение | Количество |
| Производительность, т/ч | 12 |
| Окружная скорость ротора, об/мин. | 3400 |
| Ремень привода Диспергатора Д-10,шт | 4 |
