Агрегаты перемешивающие универсальные (АПУ)
Агрегаты перемешивающие универсальные АПУ (далее агрегаты) могут быть использованы для производства компаундированных битумов, органических вяжущих специального состава или других аналогичных материалов, получаемых путем смешения в грячем сосянии битумов нефтяных с термоэластопластами или каучуками , при необходимсти, с пласификаторамии ПАВ, сответствующих бействующим ТНПА.
Сооветствуют ТР ТС » 010/2011 «О безопасности машин и оборудования», Теническим условиям TY BY 691130906.003-2015 «Арегаты пеемешиваюие универсальные»
Description

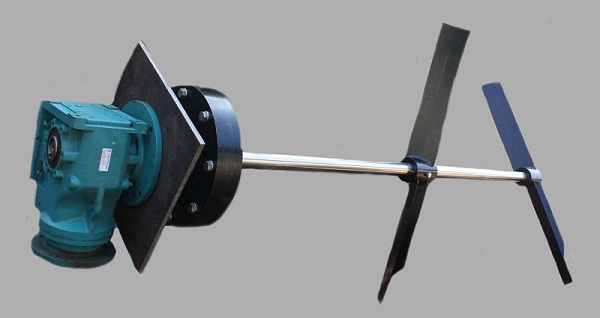

Модель АПУ-25В (МЕШАЛКА ЛОПАСТНАЯ)
Используется для перемешивания агрессивных сред, гомогенизации и аэрации перемешивающей жидкости. Предназначена для недопущения расслоения готовой модифицированной продукции в емкости охлаждения битумной эмульсии. Представляет собой установку для перемешивания лопастную, состоящую из трехуровневой лопастной вертикальной мешалки с механическим приводом от электродвигателя.
Устанавливается на емкости (реакторе).
Установка для перемешивания лопастная состоит из:
1. Сварная металлическая конструкция (опорная рама) верхняя.
2. Сварная металлическая конструкция (опорная рама) нижняя.
3. Мотор-редуктор.
4. Подшипниковый узел верхний.
5. Подшипниковый узел нижний.
6. Вал.
7. Лопасти.
8. Блок управления.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обороты редуктора, мин | 50 |
| Мощность э/двигателя, кВт/об.мин | 4/1500 |
| Частота тока питающей сети, Гц | 50 |
| Номинальное напряжение при частоте 50 Гц, В | 380 |
| Длина вала, см | 4200 |
| Диаметр вала, мм | 60 |
| Количество лопастей , шт. | 3 |
| Диаметр лопастей, мм | 1600 |
| Диаметр подшипникового узла, мм | 320 |
| Материал исполнения вала и лопастей | Сталь, 40Х |
| Температура перемешиваемой среды | 0 С До 1500 С |
| Масса, кг | 318 |
УСЛОВНОЕ ОБОЗНАЧЕНИЕ АПУ-25В
(МЕШАЛКА ЛОПАСТНАЯ)
А – агрегат
П – перемешивающий
У — универсальный –
АПУ – 25 – В – ТА – М — Х1 –L-4200 – 380
1. 25- Геометрический объем перемешивающей емкости м.куб.
2. В — Расположение вала (В – вертикальное или Г – горизонтальное).
3. ТА – агрегат с теплоподдерживанием (термоактивацией).
4. М – электромеханический привод.
5. Х1 – одновальный
6. L – длина рабочей части вала
7. 380 — Напряжение 380 В
Пример записи агрегатов при заказе:
Агрегат перемешивающий универсальный (АПУ) с номинальным геометрическим объемом перемешивающей емкости (резервуар) 25 м3, с вертикальным расположением вала.
